核電站、變電站、水電站、水庫大壩安全遠程監控系統

系統概述

      我國的核電工業科技發展帶動了各個行業的發展，核轉變成電，把能源源源不斷的送到各個地方，國家同時加大了核電站的建設，安全問題也提高到了一新的高度，隨著電力系統改造和自動化建設不斷發展完善，電網企業大多已經實現了對遠程變電站/電網發電機組的遙測、遙信、遙控、遙調，即“四遙”功能。當前，各企業為了提高勞動生產率，增加經濟效益，開始對電力生產實現無人值守或者遠程遙控操作。網絡視頻監控系統作為“五遙”是對“四遙”的補充和完善，越來越廣泛地被電力用戶應用到電力生產管理調度之中。無人值守變電站管理模式的推廣，變電站巡檢制度的建立，在巡檢中心、集控中心（集控站）等相關部門通過現有的電力通信網對所屬變電站實現遠程實時圖像監控、遠程故障和意外情況告警接收處理，可提高變電站運行和維護的安全性和可靠性，并可逐步實現電網的可視化監控和調度，使電網調控運行更為安全、可靠。

本系統是一種基于紅外夜視監控和全天候透霧攝像的電力變電站監控系統。它可以實現對變電站區域內場景情況的遠程監視、監聽及喊話；監視變電站內變壓器、斷路器等重要運行設備的外觀運行狀態；監視變電站內CT、PT、電纜接頭和絕緣子等高壓設備的外觀狀態；監視變電站內隔離開關和接地刀閘的分合狀態；監視變電站內其他充油設備、易燃設備的外觀狀態；監視變電站內主要室內環境（主控室、高壓室、電容器室、獨立通信室等）的情況；實現變電站站內關鍵部位防火、防盜自動監視，可進行周邊報警聯動。

系統設計需求分析

主要依據電力行業對電力遠程監控系統的需求，以及本公司在電力系統多次應用過程中實際經驗，電力遠程監控系統招標文件技術部分中所提出的整體建設目標、系統功能、技術性能指標等，在設計時著重參考《工業電視系統工程設計規范》、《廣電集團電力系統技術標準》等標準。

解決方案以滿足實際應用為出發點，在視頻傳輸控制方面盡量利用電站現有的通訊網絡以求最大程度降低系統造價。

我們根據XXX核電站的工地實際環境，將客戶端分層實施管理，每個監控端需要看到整個工地的施工情況，我們根據這個要求，前端把前端數據采集設備和聯動報警設備及數字圖像編碼器安裝在制高點，通過數字監控的方式將現場的圖像視頻實時地傳輸?shù)奖O(jiān)控中心的大屏幕監控顯示器上，每個分控室安裝一個客戶端，分控室可以通過權限管理控制前端云臺護罩，來監控整個現場。并可以通過遠程接入，由筆記本或者電腦來查看現場情況，隨時處理現場的突發事件。

電站重點監控分析：

? 變電站內各類設備（如：主控室控制屏顯示、儀表讀數、開關室設備、主變壓器和各主變風扇運行、電容器室等）運行情況；

? 實時監視變電站大門口和主要通道；

? 實時接收周界和室內紅外報警信號；

? 實時監測變壓器油位和火災報警；

? 監控取證，視頻監視圖像可作為對事故取證的一種有效手段，幫助技術人員查看事故發生時變電站的狀況，從而盡可能地找到事故發生的原因；

? 現場操作指示變電站的各種操作要嚴格遵守操作規程，但是各種操作也比較繁瑣，因此必須要有相應的保證措施──一般都采用系統的"五防"閉鎖結合操作人員使用"五防"鑰匙的方法來達到這一目的。在該監控系統安裝運行后，可以利用遠程實時監視功能，由調度中心的值班人員對遠方變電站操作人員進行操作指導，如果發現不正確的操作，可以通過電話、手機及時提醒操作人員，從而確保操作的萬無一失。另外，也可以發現一些在施工現場不容易觀察的遺留工作物品，這時可以利用我們的監控?cái)z像機來發現這些遺留物品，從而消除安全隱患；

? 安防監控這里說的安防監控是指防火、防盜。系統通過分布在變電站的各種傳感器，如煙感傳感器、紅外微波探頭、門禁傳感器等，接收并及時地將報警信號傳送給調度中心，以做出相應處理。

系統結構組成

系統由前端數據采集設備、圖像信號編碼器數據傳輸設備、監控平臺指揮調度四部分組成。

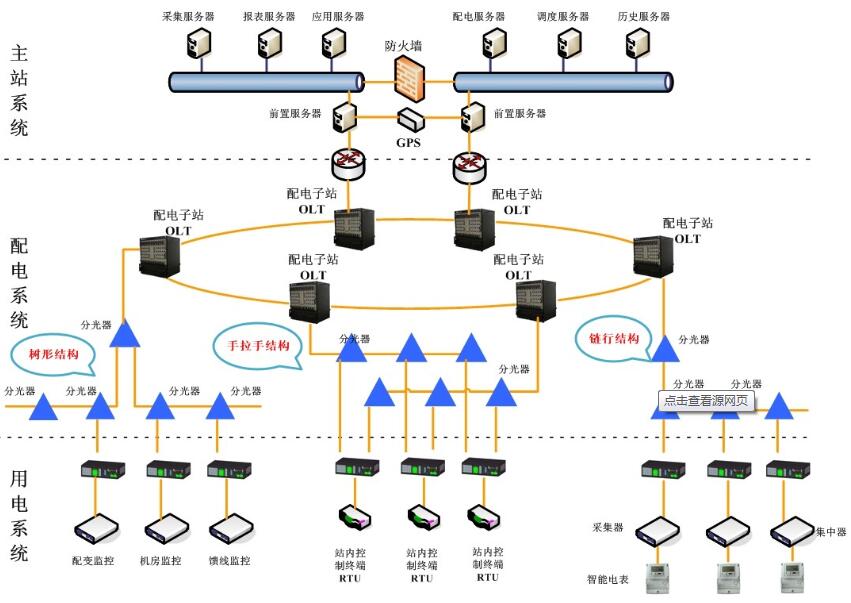

系統拓?fù)鋱D

注：詳細方案請與公司項目部聯系。
